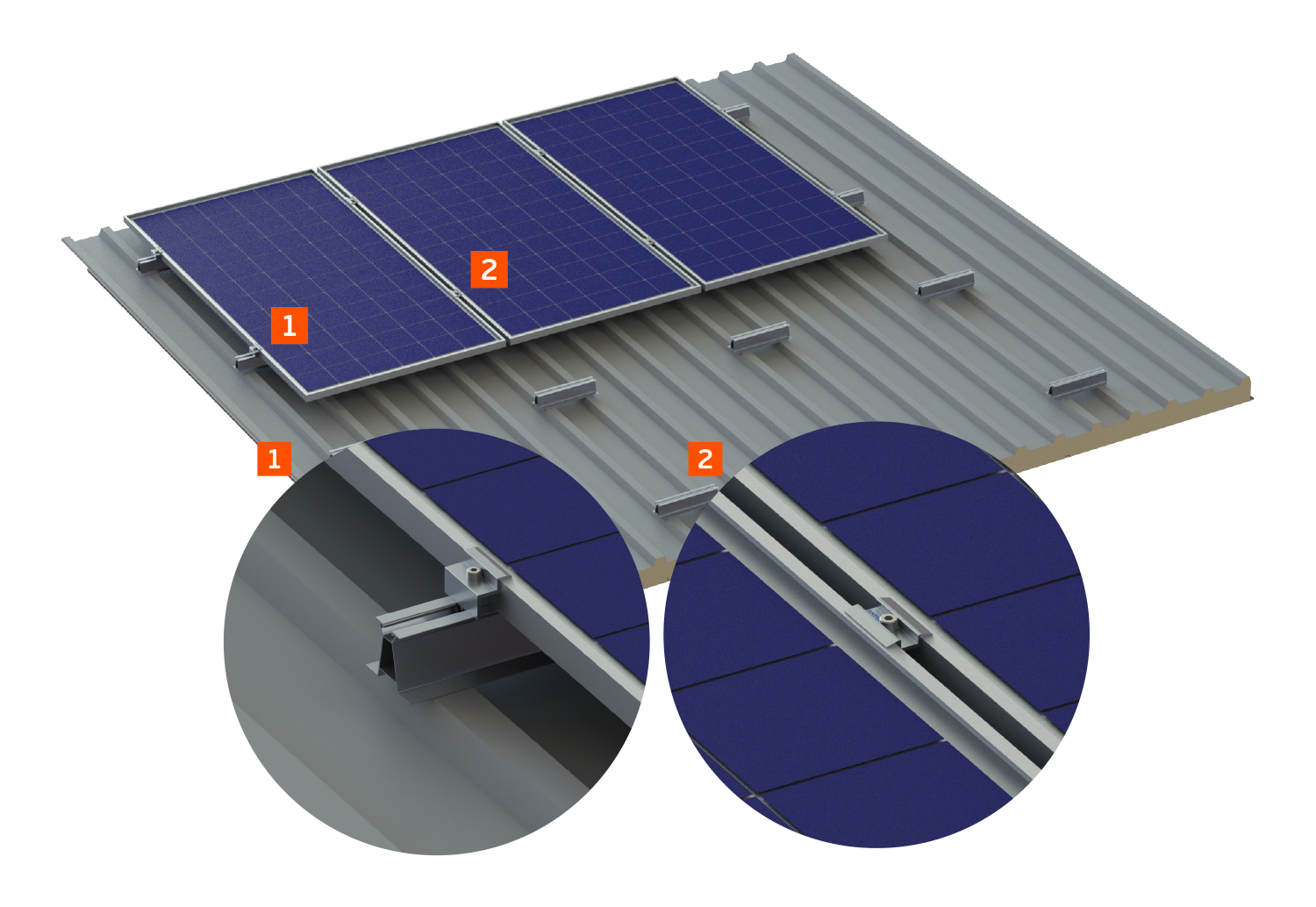

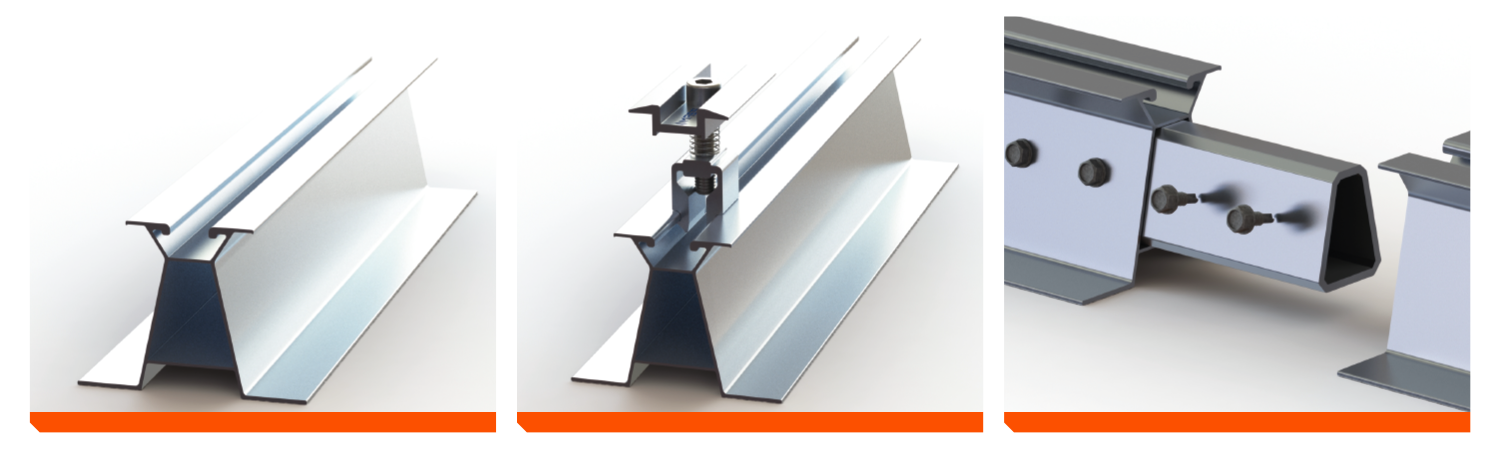

Dikey ve yatay yerleşimler için uygun olup kısa ve tam boy olarak kullanılabilir. Her kısa ray 4 adet sivri uçlu vida yada perçin vasıtası ile panel hatvesinin üstünden montaj edilir.
Kısa Ray Boyları: | 290mm, 385mm ve 590mm |
Ray Yükseklikleri(h): | 60mm, 80mm |

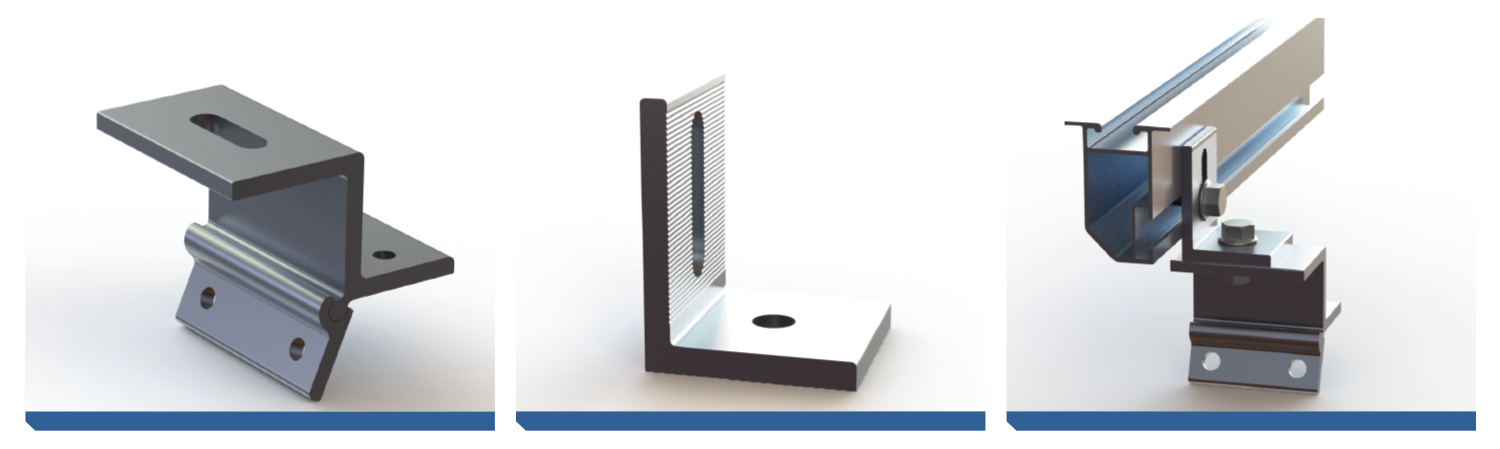

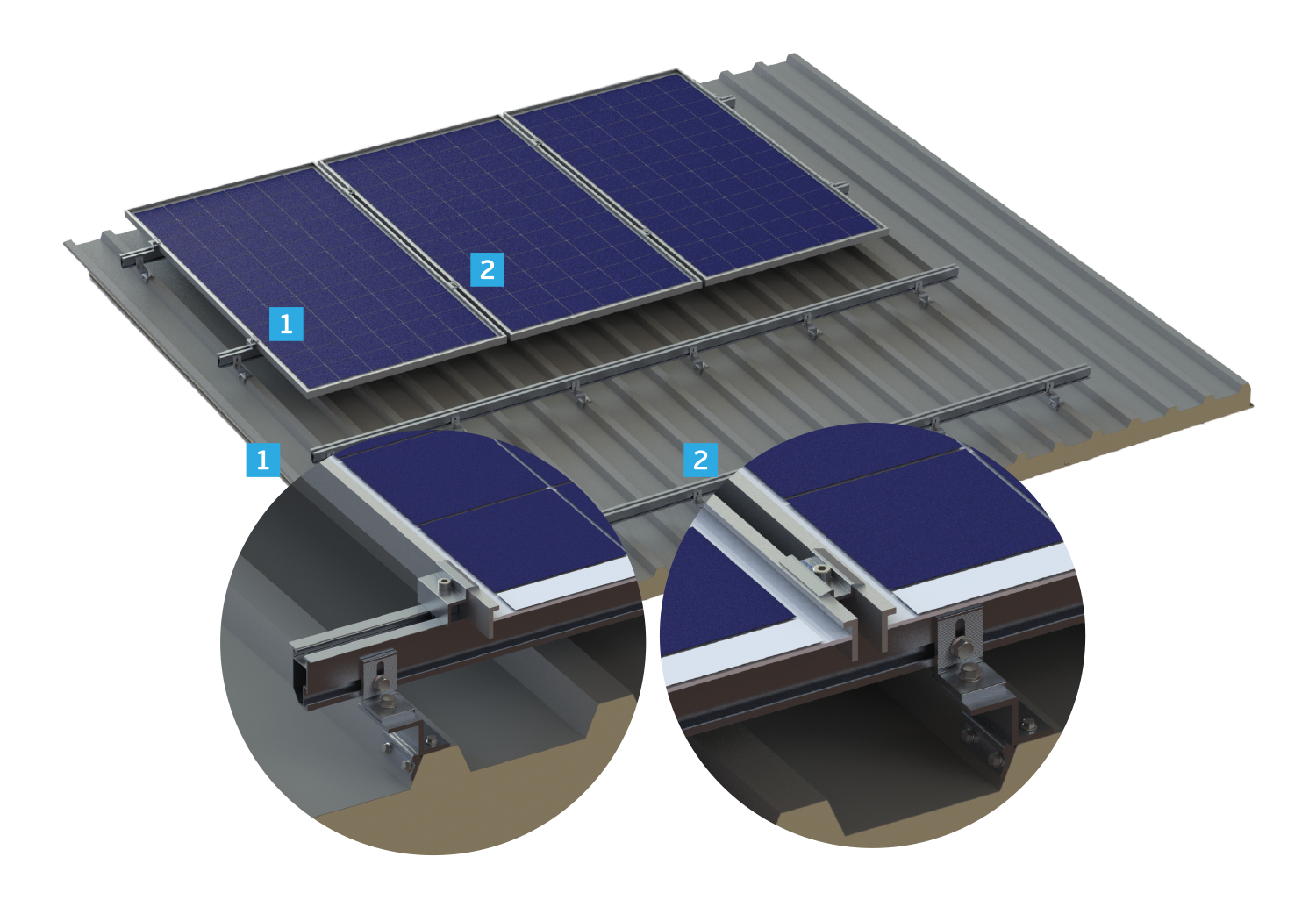

Dikey ve yatay yerleşimler için uygun olan raylar, çatı paneline MASS Maf braketi ile 2 adet hatve üstünden, 2 adet hatve yanından sivri uçlu vida ile montaj edilerek yüksek mukavemette montaj sağlanır. Mafsallı tasarımı sayesinde tüm sandviç ve trapez çatı modellerinde uygulanabilir.

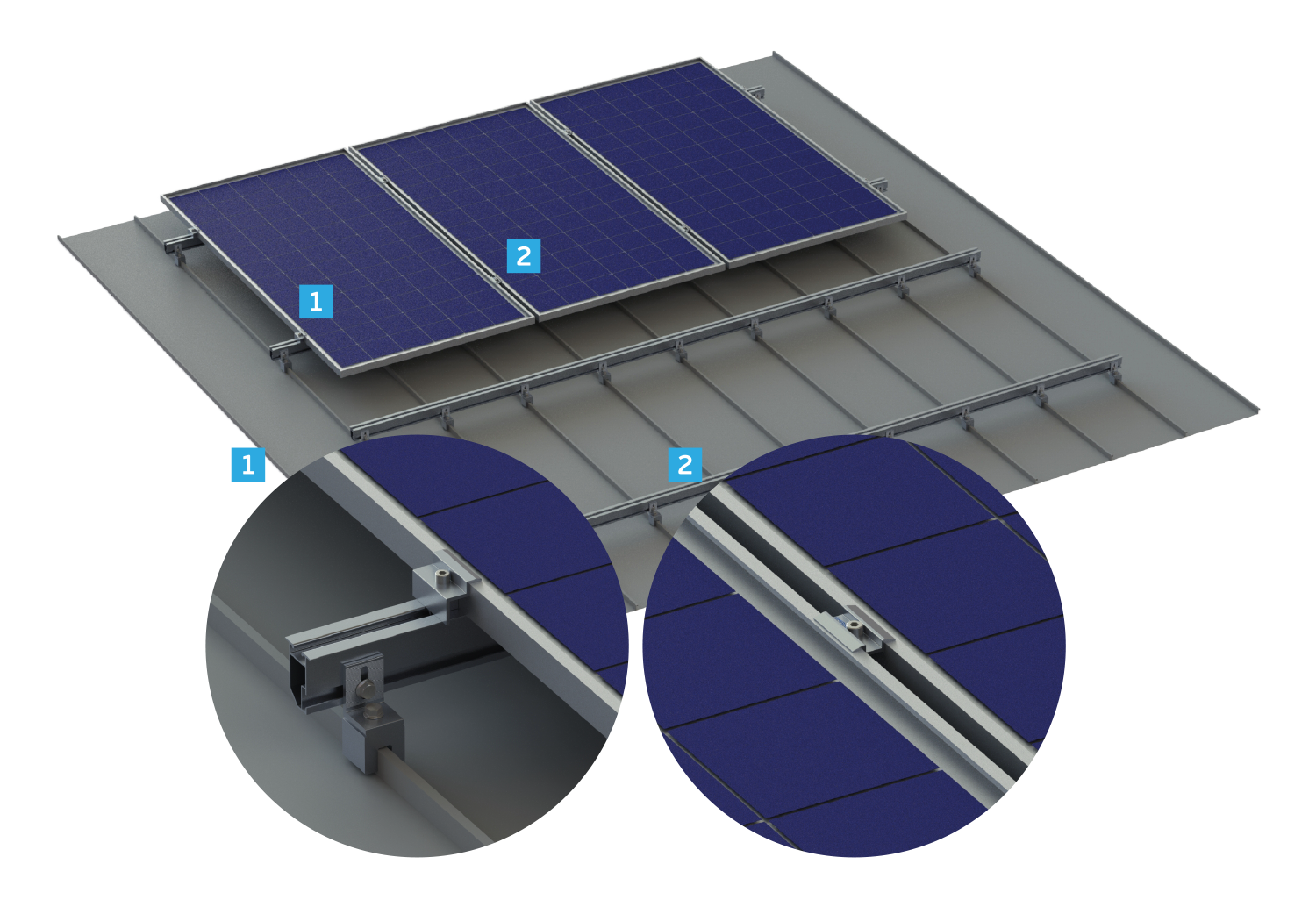

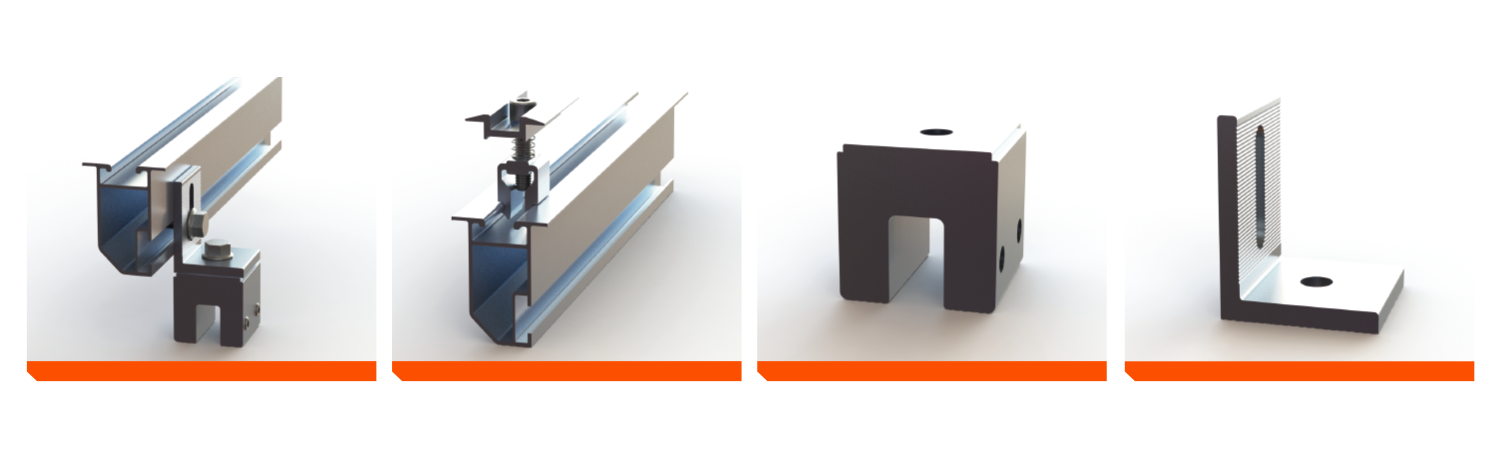

Dikey ve yatay yerleşimler için uygun olup raylar, çatı paneline delik delmeden yandan setskur cıvata yardımı ile bağlanır. Bu sayede sızdırma gibi riskler ortadan kaldırılmış olur.

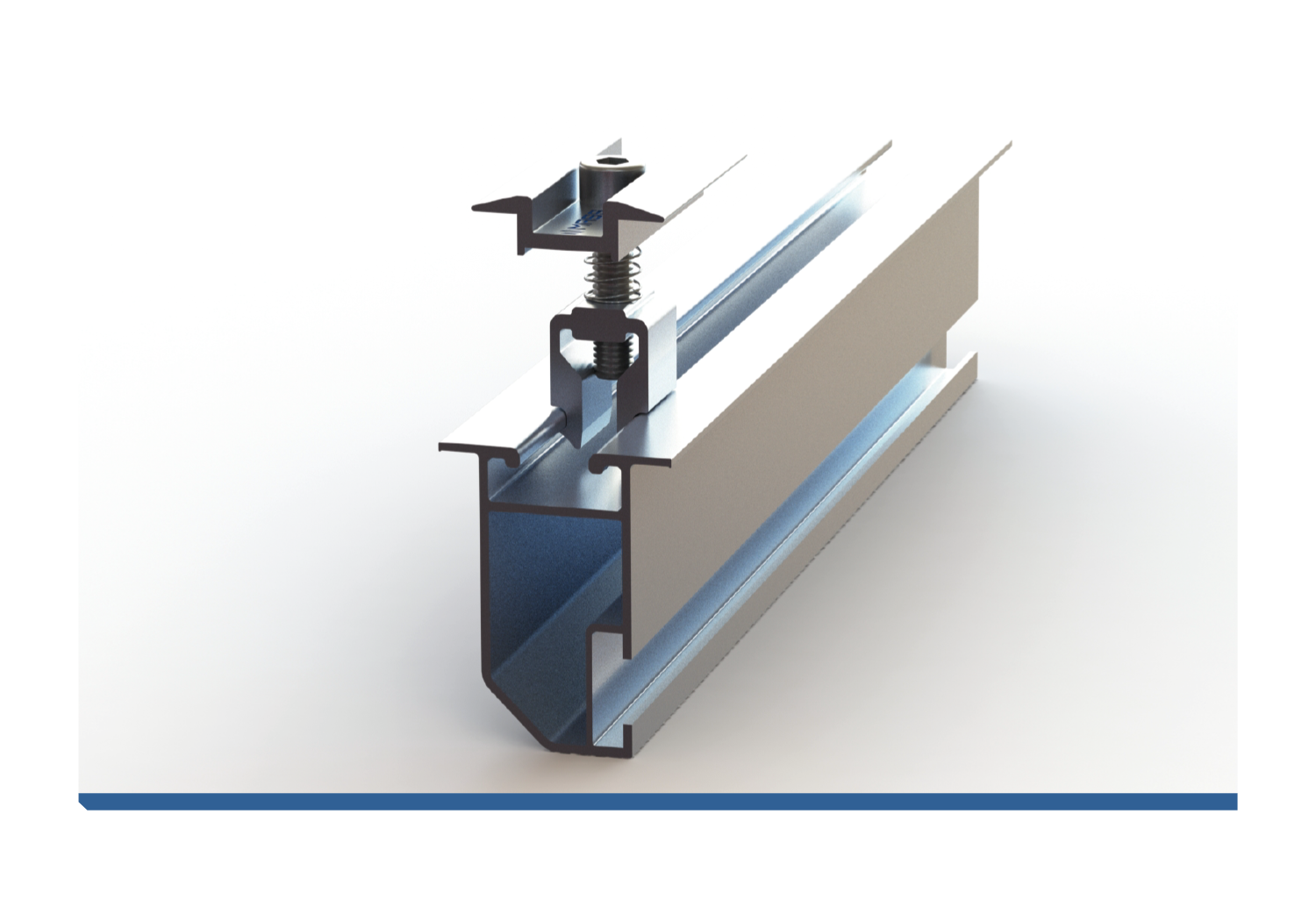

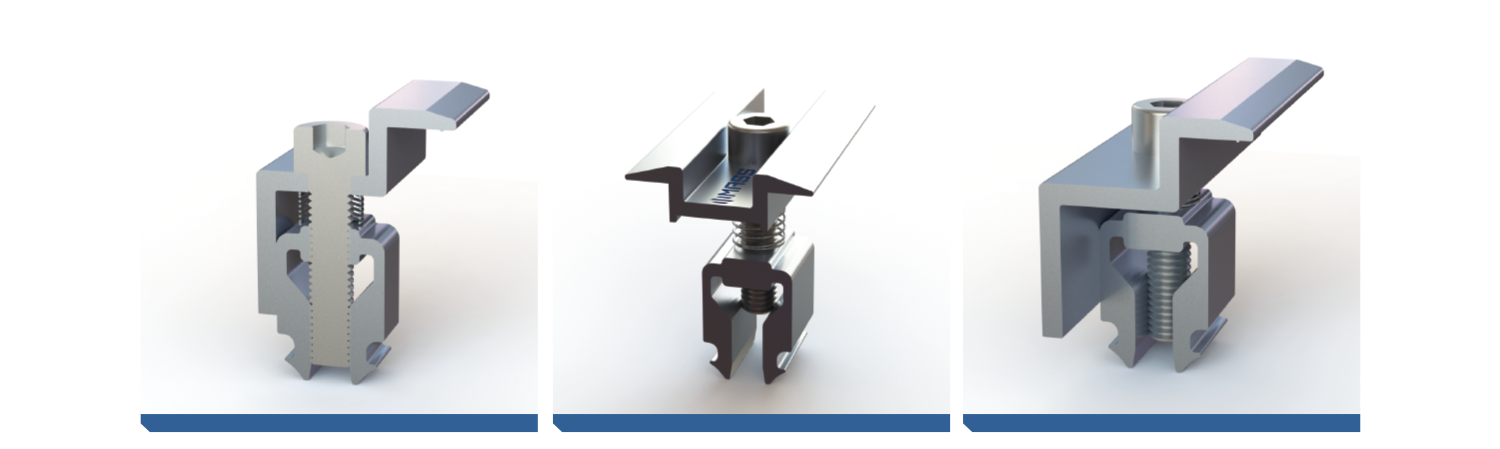

Özel tasarlanmış somun, yay ve M8 paslanmaz cıvata ile birlikte set halinde montajlı olarak sevk edilir. Tam boy ve kısa boylarda rayın istenilen bölgesinde üstten tırnaklar geçirilerek montaj yapılabilmesi açısından kurulum kolaylığı sağlar. 35, 40 ve 45 mm yüksekliğindeki tüm panellerde hem yatay hem de dikey yönlü bağlantılarda kullanılabilir. Tüm MASS montaj sistemleri raylar ile uyumludur.
